GenuhR

[Gehäuse]

Frontplatte
Plan

Frontplatte
Aluminium

Frontplatte
Pexiglas

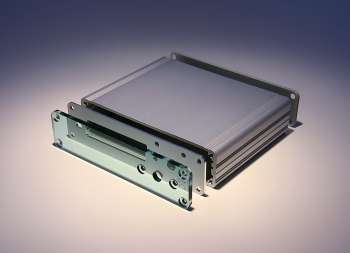

Das Gehäuse der GenuhR besteht komplett aus Aluminium und wird von der Firma Fischer Elektronik geliefert. Es ist dort unter der Artikelnummer AKG 105 26 80 ME (Aluminiumkleingehäuse) zu bekommen. Wie die Artikelnummer vielleicht vermuten lässt, hat das Gehäuse Ausmaße von (BxHxT) 105x26x80mm. Für die Montage der GenuhR wurden aus designtechnischen Gründen die mitgelieferten Schrauben gegen Innensechskantschrauben (M3) ersetzt.

Die Frontplatte besteht genau genommen aus zwei Teilen. Die Aluminiumplatte deckt das Gehäuse ab, die vorgesetzte Pexiglasscheibe dient als Blende. Sie wird direkt auf die Aluminiumplatte montiert. Die Aussparungen und Bohrlöcher der Platten müssen exakt gearbeitet sein, damit die Steuerelemente und LEDs der dahinterliegenden Konsolenplatine sich genau in die Formen einpassen. Beide Platten kann man bei der Firma Schaeffer fertigen lassen. Das Unternehmen arbeitet mit einer hauseigenen Entwurfssoftware, die es erlaubt, Fertigungspläne einfach selbst zu erstellen und der Firma als Auftrag zukommen zu lassen. Die unter dem Namen "Frontplatten Designer" erhältliche Software steht auf der Schaeffer-Website zum herunterladen bereit. Auch die Frontplatten der GenuhR sind mit Schaeffer's Entwurfssoftware erstellt. Sie sind hier (Alu) und hier (Pexiglas) erhältlich.

Die Firma führt leider kein getöntes Pexiglas. Um nun, wie im Falle dieses Projektes, eine leicht grün getönte Frontplatte verbauen zu können, musste das Material beigestellt werden. Im Zweifelsfall geht aber auch das von Schaeffer angebotene, klare Pexiglas.
